MBR想要在使用過程中盡量減少維護工作的強度，請參考以下總結的七點MBR設計工藝：
一、該廢水適不適合用MBR膜法
MBR不是萬能的，它屬于微濾膜，是按能通過的顆粒物粒徑來定義的；所以，對于它來講堵塞問題是關鍵，一些易結垢、含油類物質和粘稠性物質較多的廢水，建議不要采用MBR膜法。
不適合MBR法的廢水類型有：乳化液/研磨液/淬火液/冷卻液廢水、表面活性劑廢水、石油類廢水、脂類廢水（有預處理措施除外）。
二、MBR類型，相應的數量確定
設計通量方面，一般國產膜的設計通量已經留了足夠的余量，設計時還是要再增加余量，個人認為增加50%以上。另外，平板膜抗污染性能普標優于絲狀膜；平板膜分為PVDF材質和PTFE材質,PTFE的抗污染性能最強，目前只有進口產品，以日本的性能最佳。

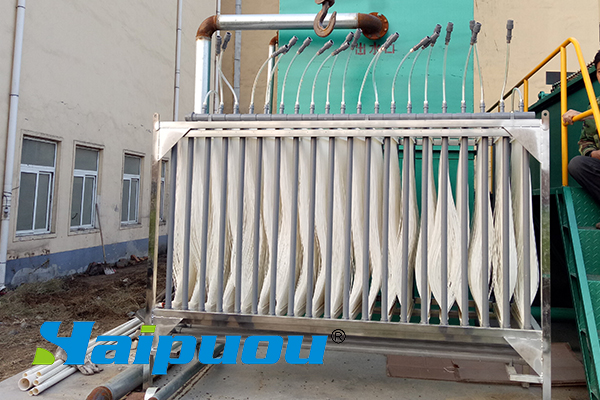

三、MBR膜組件的設計
1、把膜片拼裝在一起形成一個膜組件，特別注意的是，膜片與膜片之間間距要足夠大，有效距離要大于100mm（軸心距大于140mm），如果膜片本身膜絲密度大，那么有效間距要適當放寬，這樣做的目的是保持沖洗氣流順暢到達頂部膜絲，也可以減少膜絲之間的板結和截留物，減少膜組件的清洗頻率。
平板膜的間距只要60~80mm就可以了；太大的間距導致占用空間太大。
2、膜片橫向和豎向裝都可以，具體取決于安裝的空間；橫向裝時，膜絲保持微下垂，下垂幅度保持在10mm，也可以這樣說，在保證膜絲不受拉力的前提下，盡量直，這樣膜絲和膜絲之間就不會留有太多的雜物；推薦使用豎向安裝的方式。
3、不能把膜組件做的很大，因?yàn)樘蟮哪そM件，其安裝密度就會大，同樣的攪拌空氣量對它來講卻顯不足，而且在膜片上積累很多包裹物的時候，就需要對膜片進行噴洗，用高壓水槍或自來水，安裝太密會讓你很難沖到內層膜片，建議單個膜組件處理量不要超過1.5m3/hr。
四、MBR曝氣裝置的設計要點
1、曝氣裝置可以固定在池底（需要做膜組件承托架和膜組件滑入導軌），也可以跟膜組件做在一起，各有優劣，曝氣管的位置要做精心考慮，采用DN20穿孔管，每個膜片間隙對應一路穿孔管，穿孔大小Φ2.0mm，穿孔間距100mm，相鄰兩路管穿孔位置交錯穿插，孔口做單排垂直向上。
2、曝氣量的大小進行粗略估算，根據經驗數字，按照汽水比24:1（以說明書為準）（常規池深3.5m），風機排風壓頭選型比最高液位高0.01Mpa；風機出口設置泄氣閥，泄氣管口徑全開能卸掉70%的空氣量即可，泄氣口上加裝消音器，這套裝置用來控制生化槽中的DO值以及保護風機。
3、每個膜組件曝氣都設置單獨的調節閥，同時整個生化槽的充氧曝氣要另外做單獨的控制閥，用微孔充氧曝氣裝置，確保能靈活調整攪拌空氣量和充氧空氣量。
4、MBR池DO控制最佳為2.5~5之間，正常液位約為3ppm，在液位高低不同時，DO也會有變化，不宜長時間超過5.0ppm。
五、MBR抽吸泵的設計要點
1、有條件的情況下，盡量每個膜組件配1臺泵，這樣方便觀察判定每個膜組件的狀態（壓力和通量），但多個膜組件共一臺也可以，在每個膜組件吸水管路上裝流量計。
2、抽吸泵盡量低于液位安裝，越低越好，在膜組件正常狀態下，靠虹吸也是可以出水的，如果MBR池是地下池，那就做地下機房，確保抽吸泵能有足夠的吸程。
低于MBR主要的參數是跨膜壓差，各品牌規定略有不同，一般不宜高于0.03Mpa，在這里跨膜壓差不一定等于真空表讀數，還要看泵的進水口高度和生化池液位的高度差，如果真空表的讀數為0.03pa，生化池液位比泵進水口高1m，那么此時的跨膜壓差為0.04Mpa。
若泵安裝位置高于生化池液位1m，則此時的跨膜壓差只有0.02Mpa，公式就是：跨膜壓差=真空表讀數（取正）+（生化池液面高度-抽吸泵進水口高度）。
3、抽吸泵出口管路一定要加裝透明流量計和取樣閥，透明的流量計就可以直觀的看到水質狀態，每個流量計前面或后面加調節閥，用來調節膜組件的出水量。
4、電氣控制：一般設置MBR抽吸泵運行為13min運行，2min停止，能有效減少堵塞的頻率，具體啟動停止時間要征求廠家的意見，在電接點壓力表壓力超限時，能停泵并報警；抽吸泵要能與風機聯動，風機在停止?fàn)顟B(tài)時，抽吸泵不工作。
六、化學浸泡清洗
1、在有條件的情況下，為了減少工作強度，能實現整個膜組件的清洗，這就要求做好膜組件的出池入池定位，水管及氣管要做方便拆卸的活連接（氣管如果不與膜組件做在一起則氣管不用考慮），而且這個活連接要經久耐用。
2、化學浸泡槽要做3個，大小要膜組件放進去綽綽有余，高度在淹沒膜絲之后再留500mm超高，每個浸泡槽要做好穿孔曝氣管道及其保護平臺；浸泡槽總深度=池底平臺高度+膜組件底部到最上層膜絲的高度+500mm超高。
3、3個浸泡槽邊上要設置2個儲液桶，其容量要大于浸泡槽的有效容積，用來將清洗藥液重復利用。
4、每個浸泡槽要配套1臺塑料排污泵，用來將藥液從浸泡槽中移送到儲液桶或排放。
5、要考慮洗過之后的廢液的處理方式，NaOH可以當作藥劑加入到系統中，NaCLO經過澄清處理直接排放或儲存回用即可，檸檬酸可以慢慢投加到生化處理系統中。
6、每個浸泡槽的攪拌空氣量按照劇烈攪拌來設計，并安裝有調節閥。
7、浸泡槽要設有自來水加入管道，管道要粗，避免在自來水注水上浪費時間，注滿時間以10min為宜，參考數據，在自來水壓力2~3公斤時，DN50的自來水管流量約18~22m3/hr。
8、常用化學清洗藥劑及濃度：
NaOH（用來殺菌和清洗掉有機污染物）：濃度1%~2%，浸泡時間>2h；
檸檬酸（用來除去無機結垢，沒有則省略）：濃度2%，浸泡時間>2h；
NaClO（10%液體，用來深度殺菌，恢復膜絲過濾功能）：濃度5%，浸泡時間>2h；
酒精（95%工業級酒精）單片浸泡2min，用來恢復失水后的膜絲，未脫水則省略。
9、清洗步驟：水沖洗→水浸洗→堿液浸洗→檸檬酸浸洗→NaClO浸洗→水沖洗→復位
10、注意，檸檬酸為有機酸，使用不受限制，但如果距離下次使用超過1個月，就會在儲存過程中發霉變質，建議一次性使用。
11、注意，每次清洗完需要檢查膜絲斷絲，對于斷絲單根打結處理。
12、可設計一套可以在線進行MBR浸泡清洗的MBR池，，可避免MBR膜組件起吊等勞動量，實現自動在線浸泡清洗。
七、在線反沖洗
1、首先不要對在線反沖洗抱有太大依賴，MBR的反沖洗跟傳統意義的反沖洗的效果不同，MBR的正常堵塞大部分是由微生物在膜絲內部的滋生繁殖引起的，而由顆粒物引起的硬堵塞占很小的分量。
2、但在線反沖洗還是要加，用來應對非正常堵塞的情況，比如污泥狀態惡化、MBR抽吸泵流量被誤操作調的很大或進入了微小顆粒物，引起了硬堵塞，反沖洗還是很有效果的。
3、在線反沖洗由PLC自動控制，每天一次（前提是采購的膜片支持在線反沖，不要不支持而卻做了，造成膜絲孔徑擴大），反沖用的水至少是自來水，末端裝自來水過濾器，過濾精度需達到50μm，反沖水量約正常過濾通量的3~5倍，壓力不要超過2.5公斤，否則會對膜絲造成損壞，可以直接由自來水管路接入，不用裝加壓泵，但務必要裝壓力表和流量計。
|
|||||||||||||||||
